Зачем нужна вентиляция в каркасном доме

Содержание

• Почему каркасный дом не проветривается сам
• Что происходит с домом без вентиляции
• Как работает правильная вентиляция: приток – переток – отток
• Нормы воздухообмена: сколько воздуха нужно дому
• Виды систем вентиляции для каркасного дома
• Вентиляцию проектируют вместе с домом, а не после отделки
• Как вентиляция ложится на реальные планировки
• Частые ошибки при устройстве вентиляции в каркасном доме

Каркасный дом устроен как термос. Пароизоляционная пленка изнутри, ветрозащитная мембрана снаружи, плотный утеплитель между стойками, герметичные стеклопакеты – все собрано так, чтобы воздух не проходил сквозь стены. В старом срубе или кирпичном доме свежий воздух подсасывался через неплотности окон, перекрытий и печную трубу. В каркаснике таких путей нет.

Поэтому вентиляция здесь не дополнительная опция, а часть инженерии дома наравне с отоплением и электрикой. Без нее накапливаются влага и углекислый газ: окна потеют, в углах появляется плесень, утеплитель намокает и перестает греть, а деревянный каркас начинает гнить. Ниже разберем, как устроен правильный воздухообмен, какие цифры закладывают в расчет, сколько стоит система и как она ложится на конкретные планировки домов.

Почему каркасный дом не проветривается сам

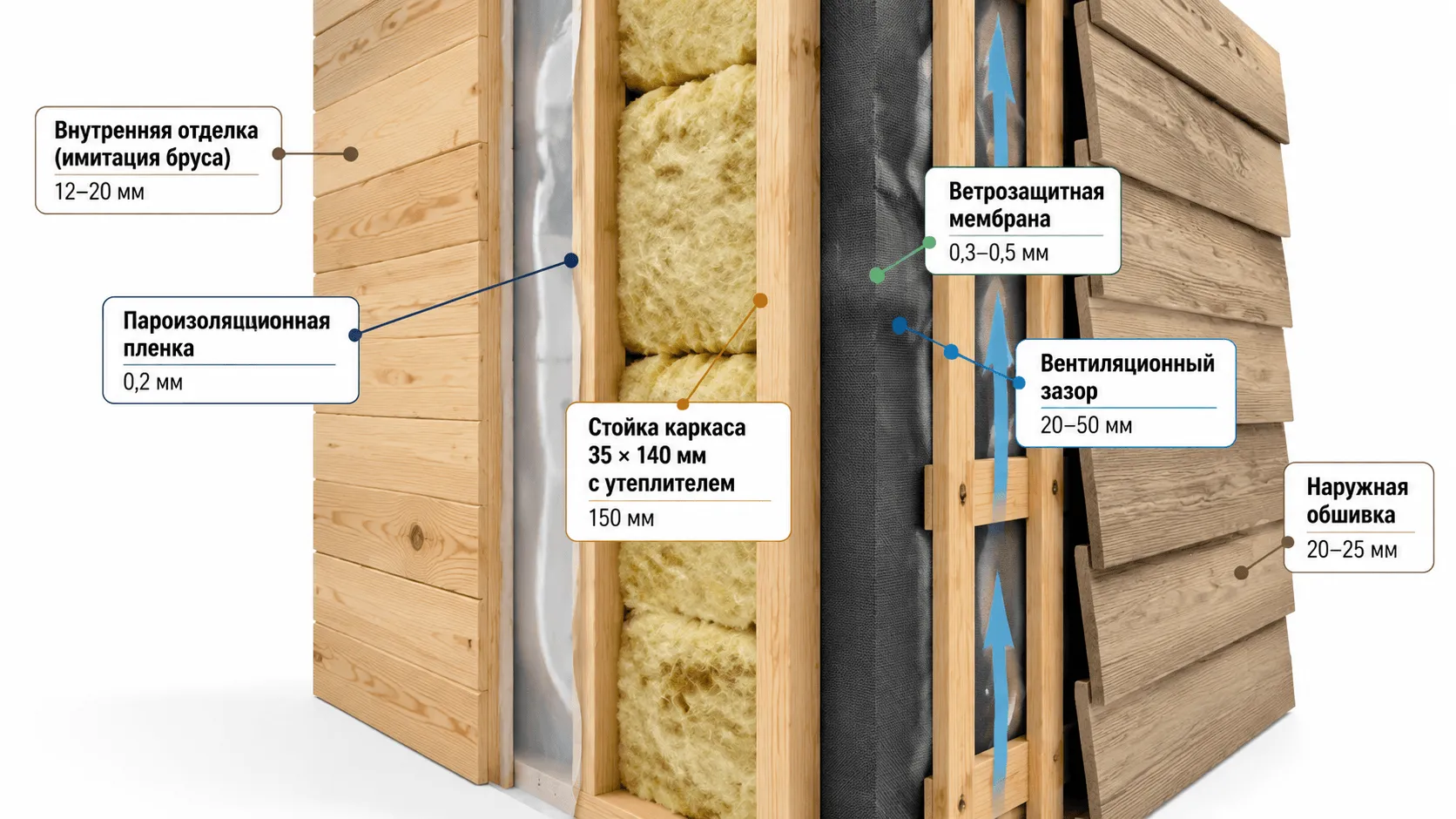

Стена каркасника собирается слоями: внутренняя отделка, пароизоляция, стойки 35×140 мм с утеплителем 150 мм, ветрозащитная мембрана, вентиляционный зазор, наружная обшивка. Пароизоляция закрывает утеплитель от влажного воздуха из комнат – без нее минеральная вата набирала бы воду и теряла теплоизоляционные свойства. Но та же пленка полностью перекрывает движение воздуха через стену.

Разница видна по цифрам. У бревенчатого дома с деревянными окнами кратность воздухообмена доходит до 1-1,5 объема в час просто за счет щелей. У каркасного дома с аккуратно проклеенной пароизоляцией и двухкамерными стеклопакетами она падает до 0,1-0,2 объема в час. Это в несколько раз меньше санитарного минимума. Дом отлично держит тепло, но вместе с теплом держит все, что мы выдыхаем, готовим и стираем.

Получается конфликт: чем плотнее тепловой контур, тем дешевле отопление и тем острее нужна механика, которая подаст свежий воздух принудительно. Решают его не отказом от герметичности, а нормальной системой вентиляции.

Что происходит с домом без вентиляции

Влага и конденсат

Семья из четырех человек выделяет 10-15 литров водяного пара в сутки. Дыхание дает около литра с человека, душ – еще 0,5-1 литр за раз, дальше идут готовка, стирка, сушка белья, комнатные растения. Этот пар должен куда-то уходить. Если вытяжки нет, он выпадает конденсатом там, где холоднее всего: на стеклах, откосах, в углах наружных стен. Зимой такие окна текут каждое утро, а под подоконником появляются темные разводы.

Намокание утеплителя и гниение каркаса

Пароизоляция никогда не бывает идеальной: проколы под подрозетники, стыки лент, проходы труб и кабелей. При высокой влажности в комнатах пар продавливается через эти дефекты внутрь стены и конденсируется в толще утеплителя. Влажная минеральная вата теряет значительную часть теплоизоляционных свойств уже при небольшом намокании, и дальше цепочка идет быстро: стойки каркаса набирают влагу, при влажности древесины выше 20 % запускается дереворазрушающий грибок, крепеж корродирует. Ремонтировать такую стену приходится со вскрытием обшивки.

Плесень и грибок

Плесени хватает относительной влажности 65-70 % и застойного воздуха. Первыми зарастают ванная, откосы, углы за мебелью и зона за шкафом у наружной стены. Споры черной плесени токсичны: они провоцируют аллергию, кашель, обострения астмы, у детей – затяжные бронхиты. Отмыть поверхность недостаточно. Пока причина, то есть застой влажного воздуха, не убрана, плесень возвращается через месяц-другой.

Углекислый газ

Человек в покое выдыхает около 20 литров CO2 в час. ГОСТ 30494-2011 относит воздух с концентрацией до 800 ppm к высокому качеству, 800-1400 ppm – к среднему, выше 1400 ppm – к низкому. В спальне на 12 м2, где спят двое с закрытой дверью, порог 1400 ppm перекрывается за 2-3 часа, а к утру датчик показывает 2500-3000 ppm. Отсюда тяжелая голова после сна, разбитость днем, плохая концентрация и вечная жалоба «дома душно».

Летучие вещества и запахи

ДСП и МДФ в мебели, ламинат, клеи, лаки и краски выделяют формальдегид и другие летучие органические соединения. Интенсивнее всего это происходит в первые полтора-два года после отделки. Добавьте бытовую химию, запахи с кухни, продукты сгорания от газовой плиты и испарения из санузла. Вывести их из дома можно только потоком воздуха.

Как работает правильная вентиляция: приток – переток – отток

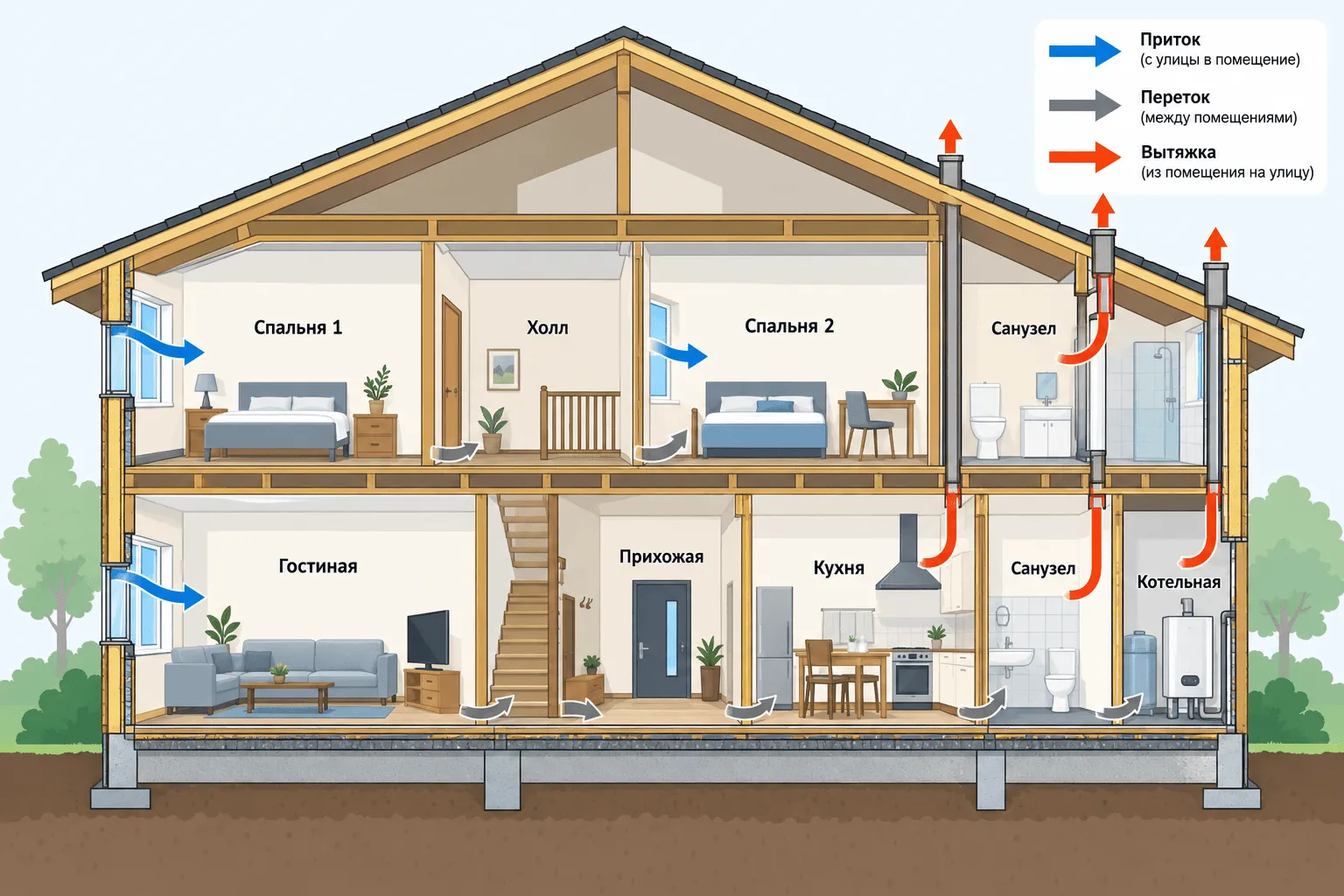

Рабочая схема воздухообмена в каркасном доме строится по формуле приток – переток – отток. Воздух заходит в чистые помещения, проходит через весь дом и удаляется из влажных и грязных зон. Направление потока задают на этапе проекта, а не подбирают вентиляторы по факту.

Приток

Свежий воздух подают в чистые помещения: спальни, детские, гостиную, кабинет. Варианты решений – приточные клапаны в верхней части оконной створки, стеновые клапаны КИВ с фильтром и шумоглушителем, бризеры с подогревом или канальная приточная установка с разводкой по комнатам. Чем холоднее регион, тем важнее подогрев приточного воздуха: без него зимой из клапана тянет холодом и жильцы его просто закрывают.

Переток

Воздух должен свободно перемещаться от комнат к вытяжке. Для этого под межкомнатными дверями оставляют зазор 1,5-2 см или врезают переточные решетки в дверное полотно. Высокий порог, толстый ковролин под дверью или уплотнитель по периметру полотна ломают схему: приток есть, вытяжка работает, а поток не идет.

Отток

Вытяжку организуют из кухни, санузлов, котельной, постирочной и гардеробной. Отработанный влажный воздух уходит по вертикальным каналам выше кровли. Кухонную вытяжку над плитой всегда ведут отдельным каналом, чтобы жир и запахи не попадали в общую систему. Обратная схема, когда приток идет на кухню, а вытяжка стоит в спальне, разносит запахи и влагу по всему дому.

Нормы воздухообмена: сколько воздуха нужно дому

Вентиляцию жилых домов проектируют по СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха» и СП 55.13330 для одноквартирных жилых домов. Параметры микроклимата, включая влажность, температуру и качество воздуха, задает ГОСТ 30494-2011. Базовые нормы выглядят так:

Расчетной производительностью системы берут большее из двух значений, то есть порядка 200 м3/ч. Под этот объем подбирают установку, сечения воздуховодов и мощность калорифера или рекуператора.

Виды систем вентиляции для каркасного дома

Систему выбирают по режиму проживания, площади дома и бюджету. Четыре рабочих варианта:

Естественная вентиляция в каркасном доме почти всегда работает хуже ожиданий. Тяга в канале появляется за счет разницы температур внутри и снаружи, поэтому летом при +25 °C на улице она падает почти до нуля, а зимой, наоборот, вытягивает из дома дорогое тепло без всякого контроля.

Гибридная схема – разумный компромисс для дома с постоянным проживанием. Канальные вентиляторы в санузлах и на кухне создают стабильный отток, приточные клапаны в спальнях подают воздух. Главный минус в том, что зимой приточный воздух приходит с уличной температурой и его греют радиаторы.

Приточно-вытяжная установка с рекуператором решает и эту задачу. Теплообменник забирает тепло у вытяжного воздуха и отдает его приточному, не смешивая потоки. В морозы воздух заходит в дом уже подогретым до +16-18 °C, а счет за отопление уменьшается на треть. Оборудование дороже, но в доме, где живут круглый год, разница окупается за 5-8 отопительных сезонов.

Вентиляцию проектируют вместе с домом, а не после отделки

Каналы и воздуховоды закладывают одновременно с каркасом. Стойка 35×140 мм с шагом 580 мм не позволяет провести круглый воздуховод диаметром 125 мм в плоскости стены: магистрали ведут в межэтажном перекрытии, в подшивном коробе под потолком или в отдельной шахте. Место под шахту и техническое помещение резервируют на планировке, до того как приняты решения по высоте потолков и расстановке мебели.

Когда вентиляцию вспоминают после чистовой отделки, остается открытая прокладка: короба по стенам и потолкам, штробы в готовой обшивке, вскрытие потолка над коридором. Такая переделка обходится дороже закладки на этапе строительства и почти всегда портит интерьер.

В наших проектах места под вентиляционные каналы и техническое помещение продуманы заранее – посмотрите готовые решения в разделе каркасные дома под ключ.

Как вентиляция ложится на реальные планировки

Проект «Парма», 124 м2

«Парма» – двухэтажный дом 8×9 м площадью 124 м2. На первом этаже тамбур, котельная, кухня-гостиная и санузел, на втором – две спальни, гардеробная, холл и два санузла с выходом на балконы. Высота первого этажа 2,8 м, второго – от 2 до 3,2 м.

В доме пять точек оттока: кухня-гостиная, котельная и санузел на первом этаже, два санузла на втором. Приток нужен в две спальни и в кухню-гостиную. Котельная на первом этаже сразу дает место под приточно-вытяжную установку, а высота потолка 2,8 м оставляет запас на подшивной короб, если часть воздуховодов пойдет под потолком. Как именно свести вытяжные каналы и где вести вертикальную шахту, определяет проектировщик по рабочим чертежам.

Проект «Севастополь 2», 153 м2

«Севастополь 2» – дом 7,5×12 м площадью 153 м2 на четыре спальни. Одна спальня на первом этаже, три на втором, гостиная 24 м2, по санузлу на каждом этаже, терраса 19,5 м2.

Четыре спальни означают четыре точки притока и заметно больший расчетный воздухообмен, чем в доме на две спальни. Зимой греть такой объем уличного воздуха электрическим калорифером дорого, поэтому в доме такого размера рекуператор окупается быстрее.

Есть и особенность планировки, которую стоит учесть на этапе заказа дверей: все комнаты, кроме кухни, отделены друг от друга дверями. Значит, переточные зазоры или решетки нужны в каждом дверном полотне, иначе закрытая на ночь дверь отрезает спальню от системы и к утру в ней накапливается тот самый CO2.

Оба дома строятся за 2-3 месяца, гарантия на конструктив 15 лет. При заключении договора возможна бесплатная перепланировка, так что техническое помещение под вентиляционную установку можно заложить сразу, не переделывая проект задним числом.

Частые ошибки при устройстве вентиляции в каркасном доме

• Вытяжка без притока. Вентилятор в санузле при закрытых окнах гоняет воздух по кругу и опрокидывает тягу в соседнем канале.
• Глухие стеклопакеты без приточных клапанов. Дом получает воздух только тогда, когда кто-то откроет окно.
• Порог или уплотнитель по периметру межкомнатной двери вместо зазора 1,5-2 см. Переток исчезает, схема перестает работать.
• Вывод вытяжки на чердак или в подкровельное пространство вместо выхода выше кровли. Влажный воздух конденсируется на стропилах и обрешетке, дальше появляются плесень и гниль.
• Неутепленный воздуховод на холодном чердаке. Внутри трубы образуется конденсат, вода стекает обратно в комнату через решетку.
• Общий канал для кухонной вытяжки и санузла. Запахи из кухни попадают в ванную и наоборот.
• Отсутствие вентиляционного зазора и контробрешетки в стеновом пироге. Стена не может сохнуть наружу, влага остается в утеплителе.
• Система без обслуживания. Забитые за год фильтры снижают производительность установки почти вдвое.
