Каркасный дом на сваях: технология и этапы строительства

Содержание

• Что такое свайный фундамент и когда он оправдан
• Какие сваи используют для каркасных домов
• Этапы строительства каркасного дома на сваях
• Плюсы и минусы свайного фундамента для каркасного дома
• Типичные ошибки при монтаже свайного фундамента
• Примеры проектов на свайном фундаменте
• Почему стоит заказать строительство в «Канадская изба»
• Вопросы и ответы

Каркасные дома ценят в первую очередь за скорость возведения и разумную цену, а вот фундамент под них чаще всего выбирают свайный – и это не случайность, а прямое следствие технологии. Лёгкая конструкция из дерева не требует мощного основания, поэтому свайное поле становится оптимальным решением почти для любого участка. В этой статье разберём, как устроен такой фундамент, из каких этапов состоит строительство и на что обратить внимание при выборе проекта. Все каркасные дома в нашем каталоге по умолчанию комплектуются свайным фундаментом – это уже включено в базовую стоимость. При этом при необходимости тип фундамента можно изменить по желанию заказчика – например, если того требуют особенности грунта на участке.

Что такое свайный фундамент и когда он оправдан

Свая – это вертикальная опора, которая забивается, вкручивается или бетонируется в грунт ниже глубины промерзания и передаёт нагрузку от дома на более плотные и стабильные слои почвы. В отличие от ленточного или плитного фундамента, свае не нужно опираться на верхний слой грунта, который зимой пучинится, а весной может просесть от талых вод.

Для каркасного дома, вес которого в разы меньше, чем у кирпичного или газобетонного здания, такой подход оказывается не просто допустимым, а самым логичным. Нагрузка на грунт минимальна, поэтому переплачивать за монолитную плиту или глубокую ленту нет смысла.

Свайный фундамент особенно оправдан в следующих случаях:

• участок со слабыми или пучинистыми грунтами (суглинки, торфяники);
• высокий уровень грунтовых вод;

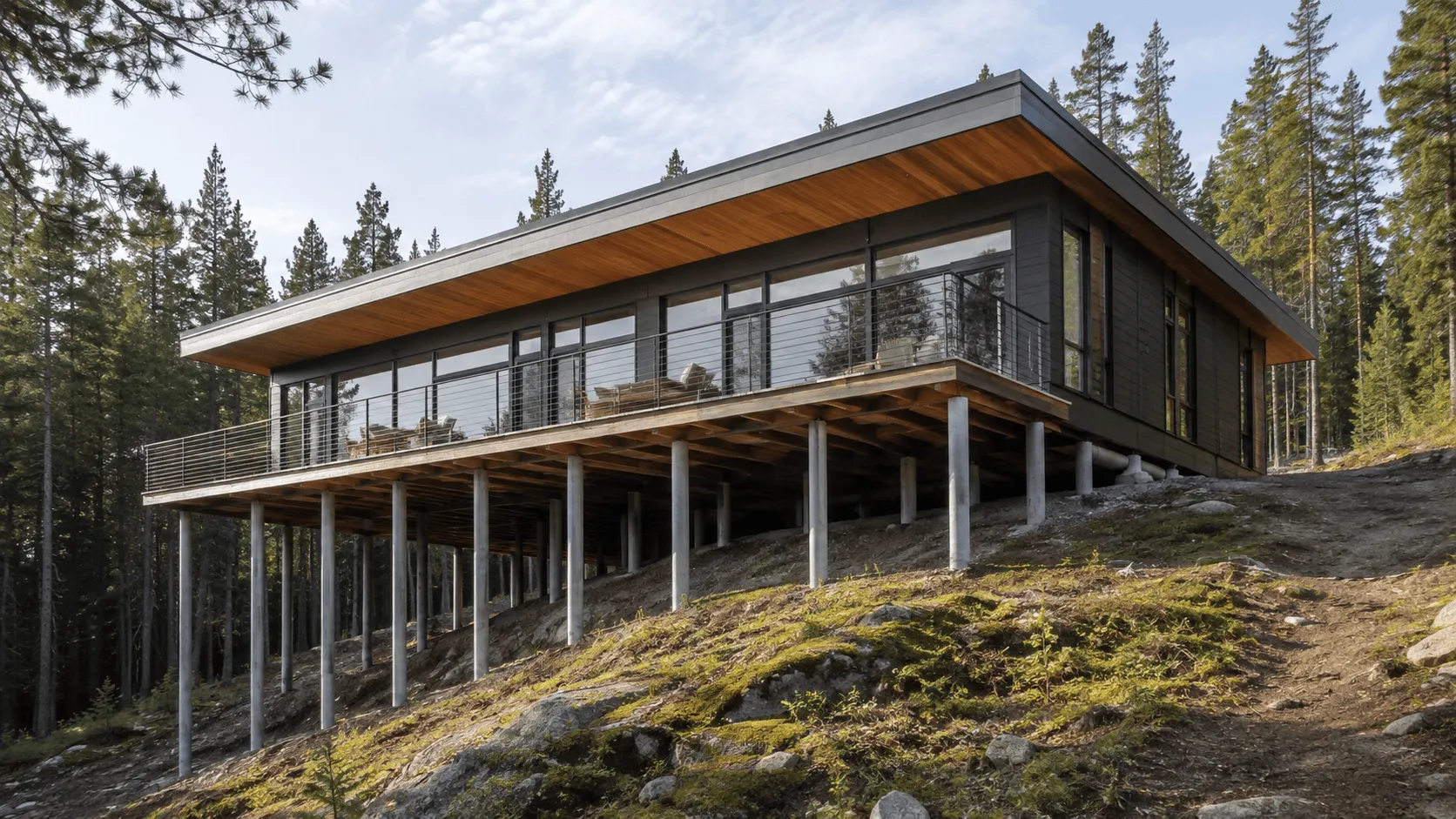

• перепад высот или уклон на участке;
• необходимость сохранить естественный рельеф и растительность;
• сжатые сроки строительства;
• ограниченный бюджет – свайное поле обходится дешевле ленты или плиты;
• сезонные, дачные и гостевые дома, где не требуется тяжёлое капитальное основание.

Какие сваи используют для каркасных домов

На практике применяют три основных типа свай.

Винтовые металлические сваи – стальная труба с лопастью на конце, которая вкручивается в грунт с помощью техники или вручную. В точках установки часто делают небольшие приямки глубиной около 30 см, чтобы лопасти было проще зацепиться за грунт, а саму сваю вкручивают с постоянным контролем вертикальности до плотного несущего слоя – обычно ниже уровня промерзания и грунтовых вод. После монтажа полость трубы нередко заливают бетоном: это повышает несущую способность и защищает металл от коррозии изнутри. Такой фундамент быстро монтируется и позволяет работать в любое время года, но требует качественной антикоррозийной защиты сварных швов и оголовков.

Забивные железобетонные сваи – заводские бетонные столбы, которые погружаются в грунт специальной техникой. Такие сваи обладают высокой несущей способностью и долговечностью, не боятся коррозии и хорошо работают на пучинистых грунтах. Именно этот вариант мы используем как основной в большинстве проектов каркасных домов: забивные ж/б сваи сечением 150×150 мм и длиной 3000 мм, с металлическим оголовком 250×250 мм на каждую сваю и гидроизоляцией из рубероида между сваей и обвязкой.

Буронабивные сваи – бетонируются непосредственно в пробуренной скважине на участке. Используются реже, в основном там, где невозможно применить забивную или винтовую технологию, например при стеснённом доступе техники.

Выбор конкретного типа свай зависит от результатов геологических изысканий: состава грунта, глубины промерзания и уровня грунтовых вод на конкретном участке.

Этапы строительства каркасного дома на сваях

Технология строительства каркасного дома на свайном фундаменте состоит из нескольких последовательных этапов – от подготовки участка до финишной отделки.

1. Подготовка участка и проекта. Проводят геологические изыскания: изучают тип грунта, уровень грунтовых вод и рельеф. На основе этих данных выбирают тип свай, а также рассчитывают их количество, длину и шаг размещения под конкретный проект дома. Параллельно оформляют разрешительную документацию, а участок очищают от мусора, пней и растительности.
2. Разметка и монтаж свай. На участке обозначают границы фундамента и точки установки свай в соответствии с проектом. Для винтовых свай в местах монтажа делают приямки глубиной около 30 см, чтобы лопасти было проще зацепиться за грунт, после чего сваю вкручивают с постоянным контролем вертикальности. Забивные железобетонные сваи погружаются в грунт специальной техникой на расчётную глубину – ниже уровня промерзания. На слабых грунтах или при большой высоте цоколя сваи дополнительно связывают между собой стальным уголком или швеллером для пространственной жёсткости.

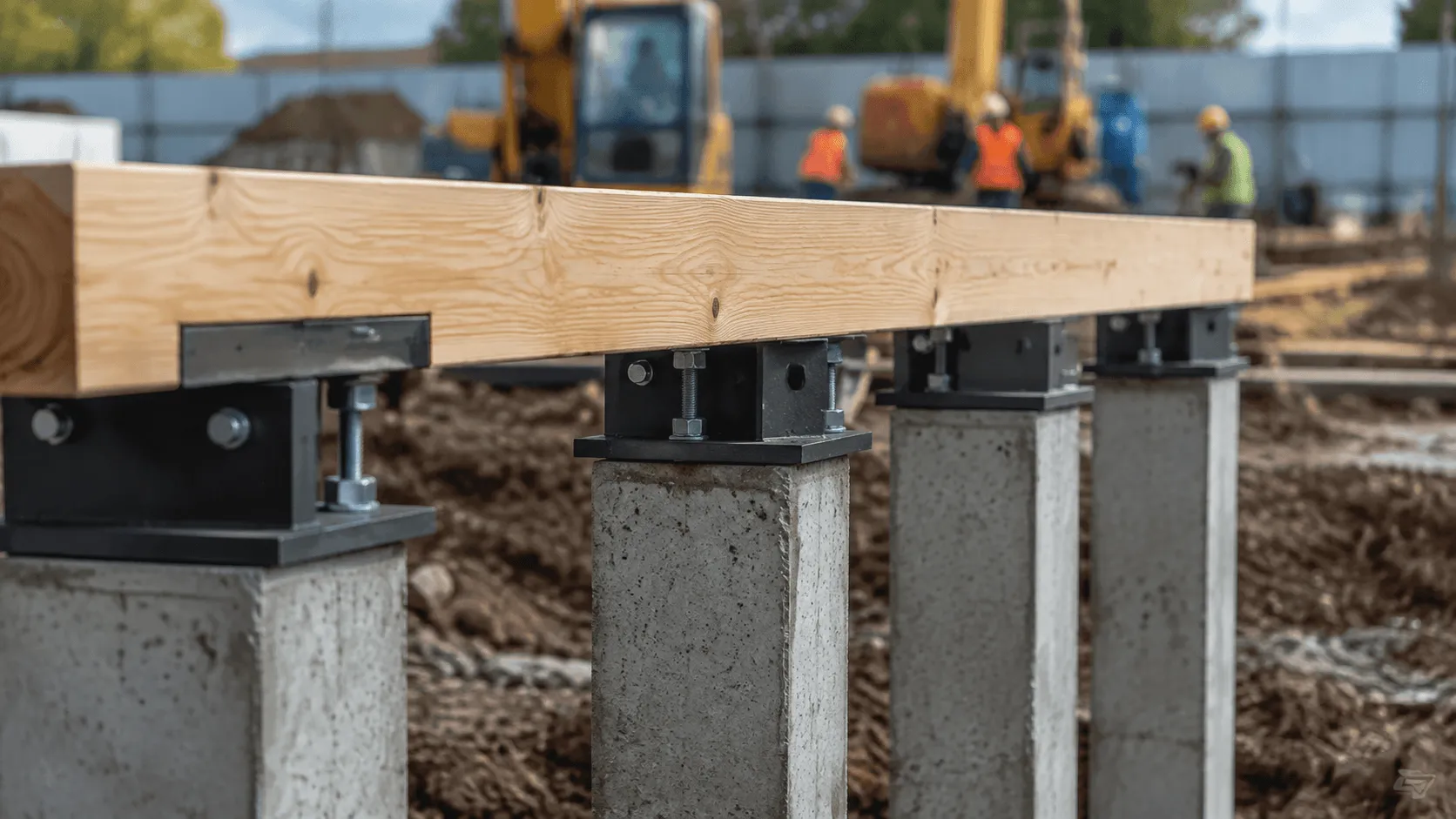

3. Выравнивание и подготовка оголовков. После установки всех свай их обрезают так, чтобы оголовки находились в одной горизонтальной плоскости – для точности используют лазерный нивелир. У винтовых свай полость трубы часто заливают бетоном, что повышает несущую способность и защищает металл от коррозии изнутри. На выровненные сваи устанавливают металлические оголовки: если оголовок приварной, сварные швы обязательно зачищают от шлака и покрывают защитным составом.
4. Обвязка (ростверк). Обвязка объединяет отдельные сваи в единую жёсткую систему и служит основой для каркаса дома. Её выполняют из деревянного бруса (в наших проектах – 150×150 мм), пакета досок, металлического профиля или железобетонных элементов. Между металлическим оголовком и деревянной обвязкой обязательно укладывают слой гидроизоляции – рубероид или стеклоизол, – чтобы защитить дерево от влаги. Обвязку крепят к оголовкам болтами или глухарями, а стыки досок по длине располагают строго над оголовком сваи, а не «на весу».
5. Устройство чернового пола. Поверх обвязки монтируют лаги пола, между которыми формируют многослойный «пирог»: снизу – подшивка или сетка от грызунов, затем ветрозащитная (супердиффузионная) мембрана, которая выпускает пар из утеплителя, но не пропускает холодный воздух, далее – утеплитель (минеральная вата, экструзионный пенополистирол или напыляемый пенополиуретан) толщиной от 200 мм, сверху – пароизоляционная плёнка с проклейкой стыков скотчем и черновой настил из влагостойкой фанеры, ОСП или половой доски. Такая толщина утепления нужна именно потому, что пол первого этажа в доме на сваях контактирует с наружным воздухом.

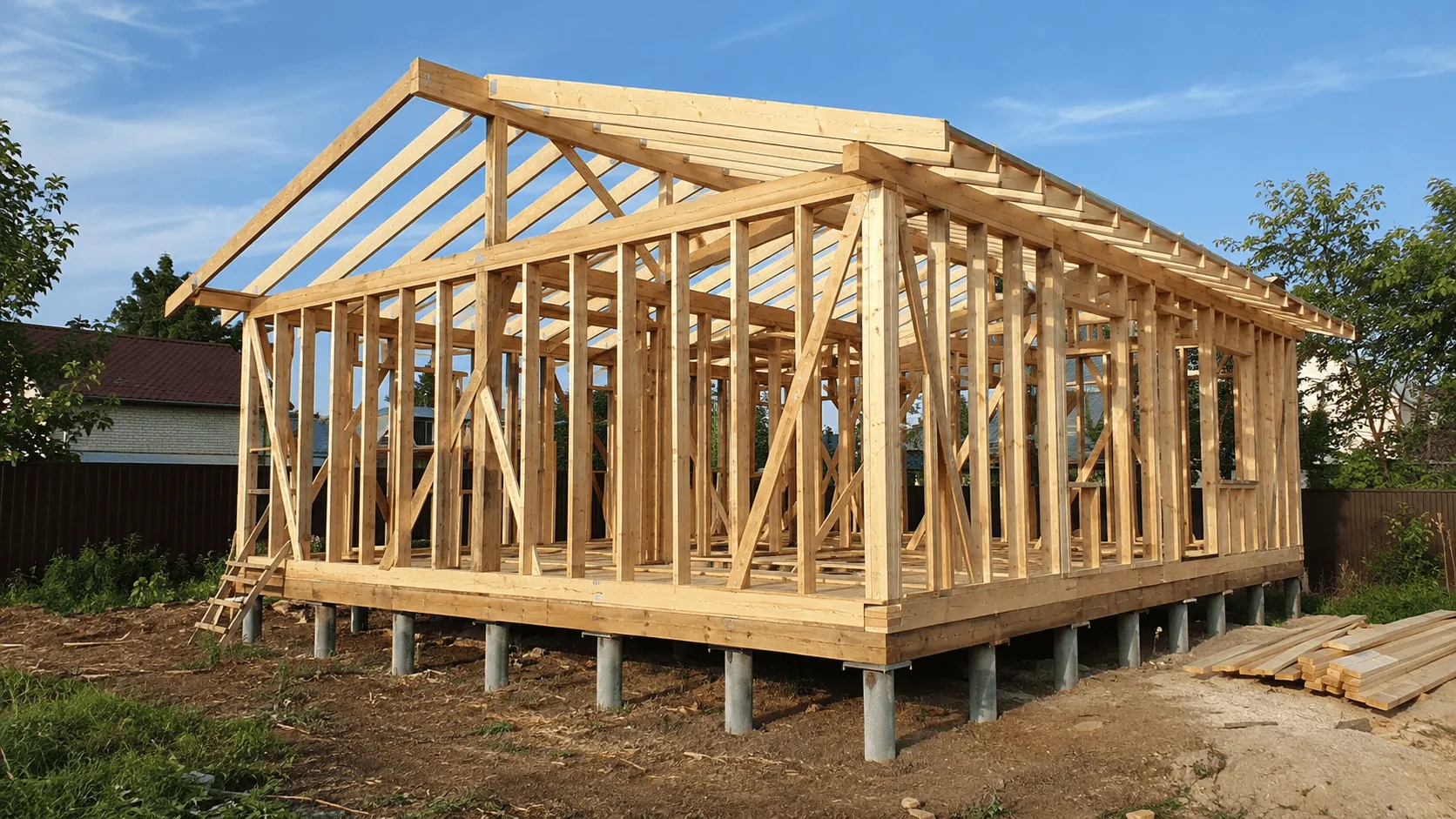

6. Сборка каркаса стен. Каркас чаще всего собирают по «платформенному» методу: стены монтируют горизонтально прямо на готовом полу, а затем поднимают, выравнивают по отвесу и фиксируют. Вертикальные стойки устанавливают с шагом 580–600 мм – под стандартную ширину мата утеплителя, для жёсткости в стены врезают укосины под углом 45°, сразу закладывают проёмы под окна и двери. Сверху монтируют верхнюю обвязку, которая замыкает контур, а для двухэтажных домов на стены первого яруса дополнительно устанавливают балки межэтажного перекрытия. Все элементы каркаса соединяют гвоздями, саморезами или другим крепежом.
7. Кровельная система. Стропильную систему рассчитывают под снеговую и ветровую нагрузку конкретного региона. Поверх стропил укладывают гидро-ветрозащитную мембрану, набивают контробрешётку для вентиляционного зазора и шаговую обрешётку, после чего монтируют кровельное покрытие – металлочерепицу, мягкую кровлю или профнастил.
8. Утепление и обшивка стен. Между стойками каркаса укладывают плитный утеплитель, изнутри крепят пароизоляционную плёнку с тщательной проклейкой стыков, оставляют вентиляционный зазор с помощью контррейки, а снаружи утеплитель защищают ветро-гидроизоляционной мембраной. После этого монтируют наружную отделку – имитацию бруса, блок-хаус или сайдинг. Аналогично утепляют чердачное перекрытие и скаты кровли.
9. Прокладка коммуникаций. Водопровод, канализацию, электрику и отопление часто интегрируют в стены ещё на этапе сборки каркаса – это экономит пространство и не портит внешний вид отделки. Гильзы под трубы и кабели иногда закладывают уже на этапе устройства чернового пола или даже в полость между сваями.
10. Отделочные работы. Завершающий этап – внутренняя (обои, покраска, вагонка) и внешняя отделка дома, а также финальная установка окон и дверей. После этого дом готов к заселению.

Благодаря тому что свайный фундамент не требует времени на набор прочности бетоном (как монолитная лента или плита), строительство можно вести практически круглый год, а весь цикл – от забивки первой сваи до сдачи ключей – обычно укладывается в 2 месяца.

Плюсы и минусы свайного фундамента для каркасного дома

Плюсы:

• высокая скорость монтажа – свайное поле под дом устанавливается за один-два дня;
• работы можно вести круглый год, включая зимний период;
• не требуется рытьё котлована и вывоз грунта, как при устройстве ленточного или плитного фундамента;
• экономия по сравнению с лентой или монолитной плитой;
• подходит для сложных, слабых и пучинистых грунтов, а также для участков с уклоном;
• вентилируемое подполье снижает риск скопления влаги под домом.

Минусы:

• продуваемое подполье требует качественного утепления цокольного перекрытия, иначе пол будет холодным;
• фундамент не рассчитан на тяжёлую отделку вроде кирпичной облицовки или натурального камня без дополнительных расчётов;
• как правило, ограничение по этажности – оптимально для одно- и двухэтажных домов;
• точность расчёта критична: ошибка в определении несущей способности грунта может привести к неравномерной осадке, поэтому геологические изыскания пропускать нельзя.

Типичные ошибки при монтаже свайного фундамента

Часть проблем с каркасными домами на сваях связана не с самой технологией, а с нарушением порядка работ. Вот на что стоит обратить особое внимание:

• неполное погружение сваи до проектной глубины или до плотного несущего слоя грунта – частая ошибка, которая со временем приводит к неравномерной осадке дома;
• нарушение вертикальности при монтаже отдельных свай – из-за этого оголовки оказываются не в одной плоскости, и конструкцию приходится дополнительно выравнивать;
• отсутствие или некачественная гидроизоляция между металлическим оголовком и деревянной обвязкой – приводит к намоканию и постепенному гниению древесины;
• ошибки в пароизоляции пола и стен – негерметично проклеенные стыки плёнки становятся причиной конденсата и намокания утеплителя изнутри;
• отказ от геологических изысканий – без точных данных о грунте невозможно правильно рассчитать несущую способность и количество свай.

Наши специалисты контролируют каждый из этих этапов – от вертикальности сваи до проклейки пароизоляции – под техническим надзором на протяжении всей стройки.

Примеры проектов на свайном фундаменте

Проще всего показать технологию на конкретных примерах. В нашем каталоге десятки готовых проектов каркасных домов, в базовую комплектацию которых уже заложен именно такой фундамент. Например, одноэтажный «Дюна» площадью 121,6 м² и двухэтажный «Тироль» площадью 142,3 м² – оба проекта в стандартной комплектации получают фундамент на забивных железобетонных сваях 150×150×3000 мм с металлическим оголовком на каждую сваю и гидроизоляцией рубероидом между сваей и обвязкой – точно по технологии, описанной выше. Эти два проекта хорошо показывают, что свайный фундамент одинаково уверенно работает и под компактным одноэтажным домом, и под более просторным двухэтажным домом с балконом и террасой.

Почему стоит заказать строительство в «Канадская изба»

Компания «Канадская Изба» занимается строительством домов под ключ с 2004 года – за это время накоплен большой практический опыт именно по свайным фундаментам под каркасные конструкции. Мы предлагаем:

• расчёт свайного поля под конкретный проект и грунт вашего участка;
• фундамент на забивных железобетонных сваях уже включён в базовую комплектацию большинства проектов;
• технический надзор на протяжении всей стройки;
• гарантию до 15 лет на дом;
• возможность увидеть готовые дома вживую, а не только на визуализациях, прежде чем принять решение.

Если вы присматриваетесь к строительству каркасного дома на сваях, посмотрите полный каталог проектов каркасных домов – там можно отфильтровать варианты по площади, этажности и другим параметрам.
